以前作った『1.5V白色LED点灯キット AGE-2W』でチョット実験してみたくなりました。
共立エレショップで販売されているELインバータモジュールのSDEC-I005。DC5Vで動作するELインバータなのですが、これを電池1本でELインバータを駆動させられないかな？と思い、好奇心半分で『1.5V白色LED点灯キット AGE-2W』を利用してみました。

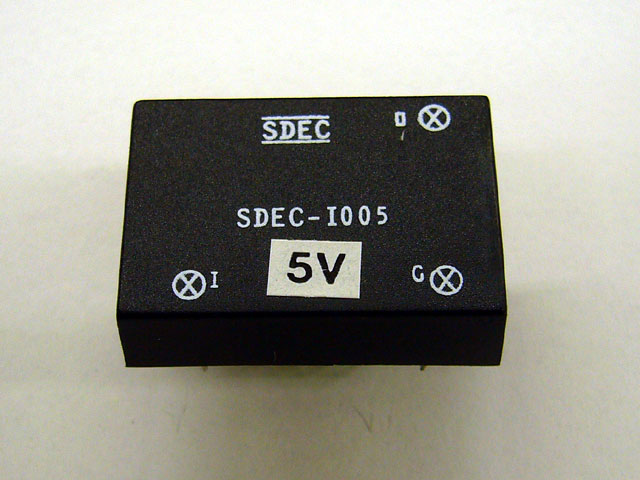

	ELインバータモジュールのSDEC-I005。これが今回の主役です。DC5Vで、50cm2のELシートを発光する能力があります。

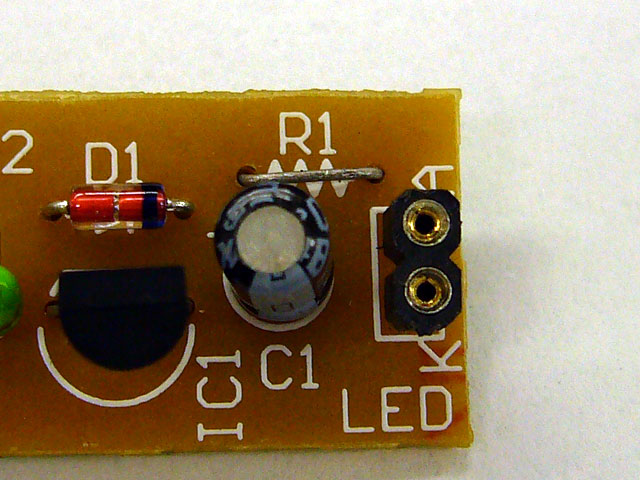

	まず、AGE-2Wを5V出力するために改造します。 ノーマルのままではLEDを点灯させる電圧しか出ていないので、5Vを出力させるにはR1の抵抗を外して写真のようにジャンパー(ショート)します。

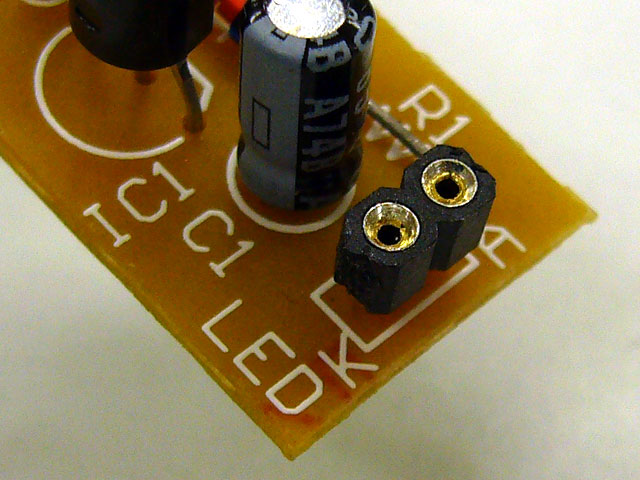

	LEDを外して適当なソケット(2.54mmピッチのもの)を取り付けます。

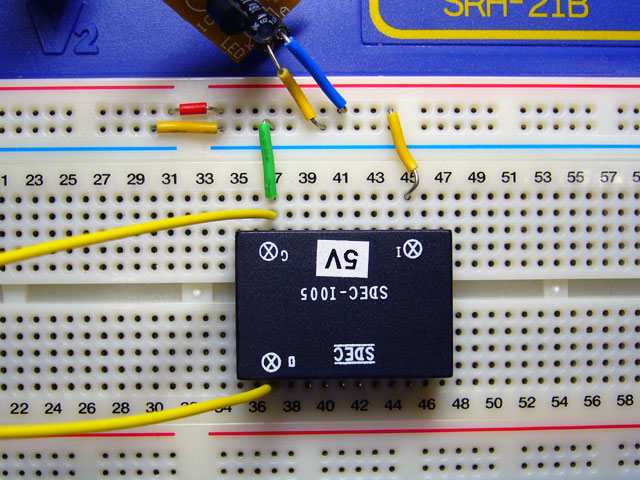

	実験用にブレッドボード上で回路を組みました。

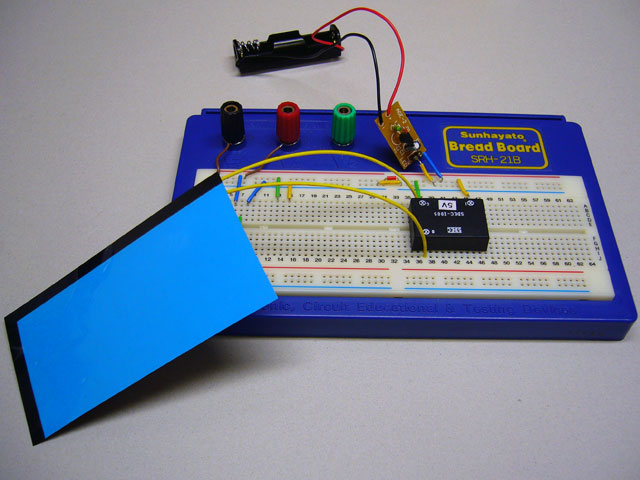

	全体図はこんな感じ。ELシートはELインバータの能力に合わせて、ちょうど50cm2になるようにカットしています。

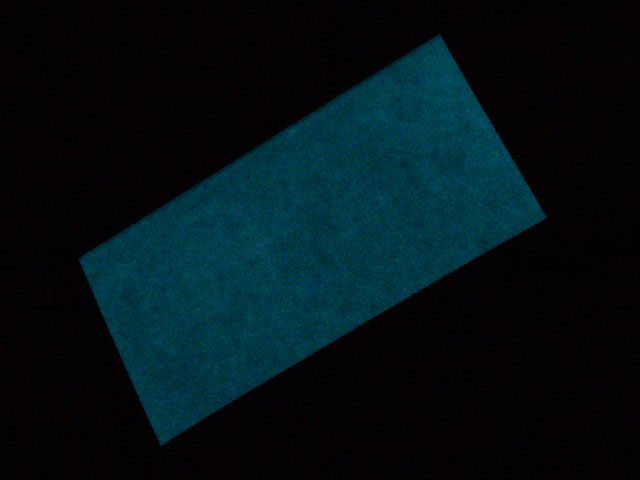

	周囲の明かりを消して、AGE-2Wに電池を挿入。 うーん、薄っすらとしか光りません(^-^;

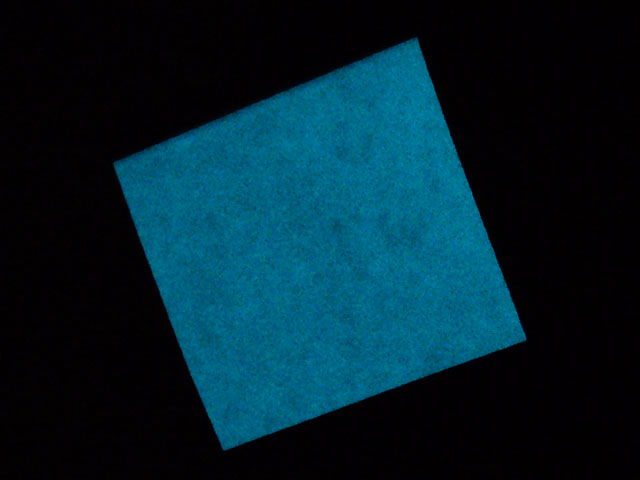

	今度は50cm2の半分の25cm2にELシートをカットして点灯実験。うん、さっきよりは光るようになりました。

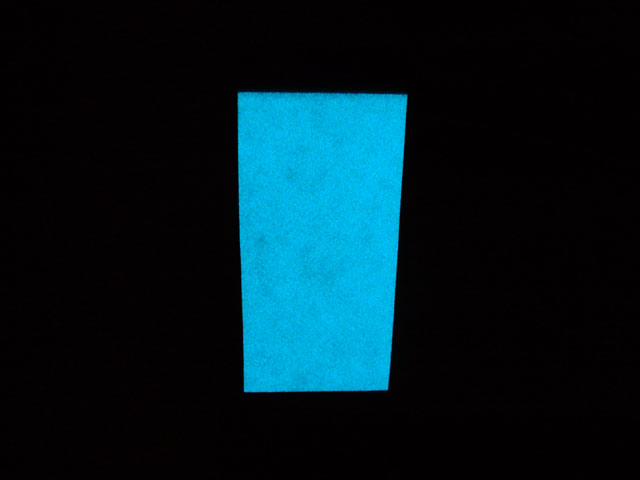

	最後にもういっちょ、25cm2の半分に12.5cm2にELシートをカットして点灯実験してみました。かなり明るくなりました。

電池1本でもELシートは光りましたが、ELインバータ本来の能力を発揮するには至りませんでした。
なぜ、満足に動作しなかったか？どうやったらELインバータの能力を発揮させられるか？
今後の課題にしたいと思います。
こんな感じで通常と違ったキットの使い方も面白いと思います(^-^)
